La infografía 3D es una imagen generada por ordenador a partir de un modelo tridimensional que explica un proyecto: distribución, superficies, sistema constructivo o fases. Las piezas más comunes son la planta 3D amueblada, la sección y la axonometría. Según Proyecto 3D Valencia, estudio de visualización en Valencia desde 2014, una planta amueblada se produce en 2 a 4 días laborables por tipología y se entrega en 4K con las cifras cotejadas con el cuadro de superficies.
Infografía 2D, infografía 3D y render: no son lo mismo
Una infografía, en sentido general, es una pieza gráfica que combina imagen y texto para explicar información de forma visual. La infografía 3D añade un modelo tridimensional detrás, y el render es el cálculo de luz que convierte ese modelo en imagen. Conviene distinguirlas porque se encargan y se cobran de forma distinta:
- Infografía 2D: gráficos, iconos y datos sobre un plano o un esquema. No necesita modelo y explica cifras o procesos.
- Infografía 3D: imagen sacada de un modelo a escala, con rotulación, que explica distribución, construcción o fases. Se presupuesta por proyecto.

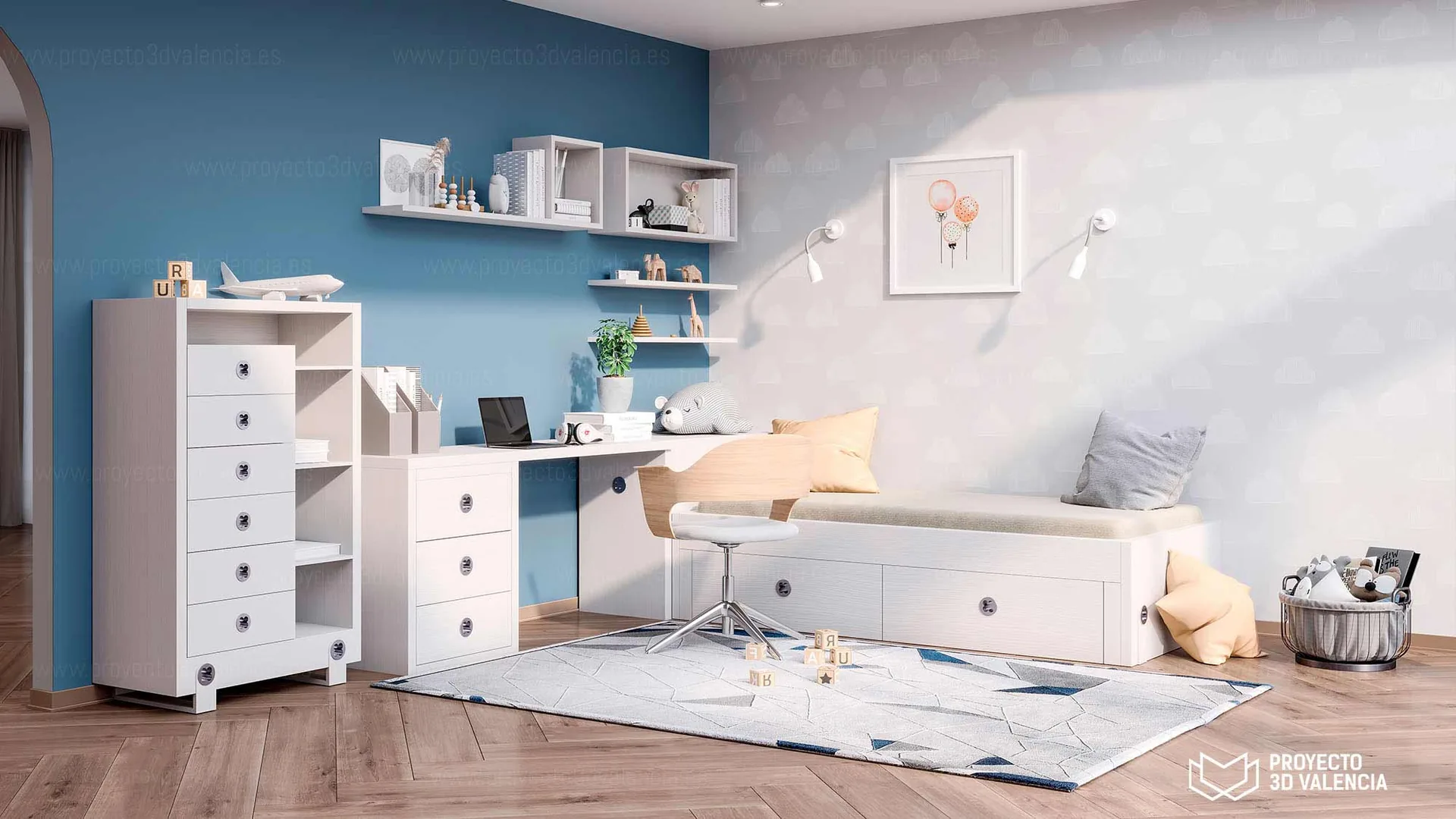

- Render de ambiente: imagen fotorrealista a la altura de los ojos que busca que sientas el espacio. Se cobra por vista, desde 240 € + IVA en interior.
- Animación y tour virtual: la misma información en movimiento o navegable, para quien necesita recorrer el proyecto.
Si lo que quieres es encargar una, el servicio está en infografías 3D; si buscas imagen de ambiente, en renders de arquitectura.
Qué hace buena a una infografía 3D
Una infografía 3D es buena cuando se entiende sin explicaciones y no engaña. Lo primero se consigue con encuadre y rotulación; lo segundo, con escala y cifras exactas. Estos son los puntos que conviene revisar antes de aprobarla:
- Mobiliario a escala real: una cama de 150 debe medir 150, y la mesa debe dejar paso alrededor.
- Cifras idénticas al cuadro de superficies de la memoria, estancia por estancia.
- Rotulación legible también en el móvil, con la tipografía y la paleta de la marca.
- Puertas con el sentido de apertura del proyecto y carpinterías en su posición real.
- Un punto de vista que enseñe lo que importa: cenital para distribución, en corte para construcción.
Un fallo en cualquiera de estos puntos se nota cuando el comprador o el cliente visita la obra. Hay más señales en detalles que delatan un render mal hecho.
Infografía 3D fija, animada o navegable
La infografía 3D más común es una imagen fija, pero el mismo modelo puede dar piezas en movimiento. Una animación 3D de arquitectura puede montar el edificio por fases o recorrer la planta, y un tour virtual 3D deja que cada persona navegue la vivienda a su ritmo.
Como referencia de plazos, una planta amueblada lleva de 2 a 4 días laborables por tipología, una animación de 3 a 5 semanas y un tour virtual de 2 a 4 semanas. Empezar por la imagen fija y reutilizar el modelo después es la forma más eficiente de ampliar. Si no sabes por cuál empezar, cuéntanos el proyecto desde contacto.
Una definición que sirva para trabajar
Técnicamente, infografía es cualquier imagen producida con gráficos por ordenador. En arquitectura se ha estrechado el significado: hablamos de infografía 3D cuando la imagen sale de un modelo del edificio, la vivienda o el producto y sirve para explicar algo de él, ya sea cómo se reparte, cuánto mide, cómo está construido o en qué fases se va a ejecutar.
Por eso una misma escena puede dar dos productos distintos. Si colocas la cámara a la altura de los ojos, con luz de tarde y un sofá con una manta encima, obtienes un render de ambiente. Si la colocas encima de la vivienda, cortas los muros a media altura y rotulas cada estancia con su superficie, obtienes una infografía.
Render e infografía: la diferencia práctica
El render es el resultado del cálculo de luz que hace un motor como V-Ray, Corona o un motor en tiempo real. Toda infografía pasa por un render, pero no todo render es una infografía. Las diferencias se ven en cuatro decisiones:
Tipos de infografía 3D más habituales
En un encargo de arquitectura, estas son las piezas que más se piden:
El término que agrupa todo esto cuando se aplica a edificios, incluidos renders, animaciones y recorridos, es infoarquitectura. Lo desarrollamos en qué es la infoarquitectura.
Cómo se hace una infografía 3D
Se parte de los planos en DWG o de un PDF acotado. Se levantan muros, forjados y carpinterías con sus espesores reales, se colocan los huecos con el sentido de apertura de puertas del proyecto y se amuebla con piezas a escala: una cama de 150, una mesa que deje paso alrededor, una cocina con los módulos que marca el plano.
Después se asignan materiales, casi siempre simplificados respecto a un render de ambiente, se ilumina con una luz uniforme apoyada en oclusión ambiental para que los encuentros se lean, y se calcula. La rotulación se hace al final, en posproducción, con la tipografía y la paleta de tu marca, y las cifras se cotejan con el cuadro de superficies antes de entregar.
Cuándo pedir una cosa y cuándo la otra

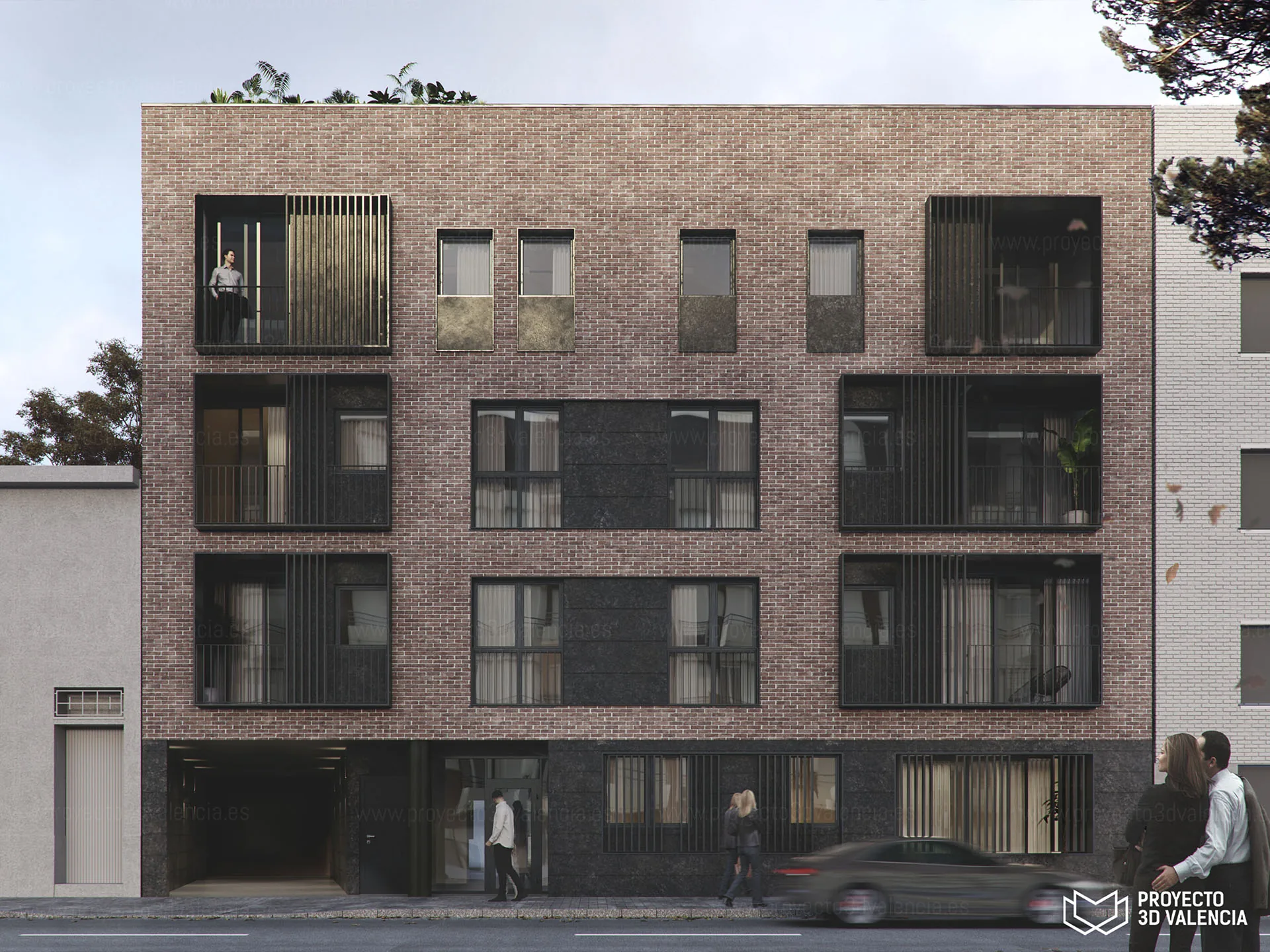

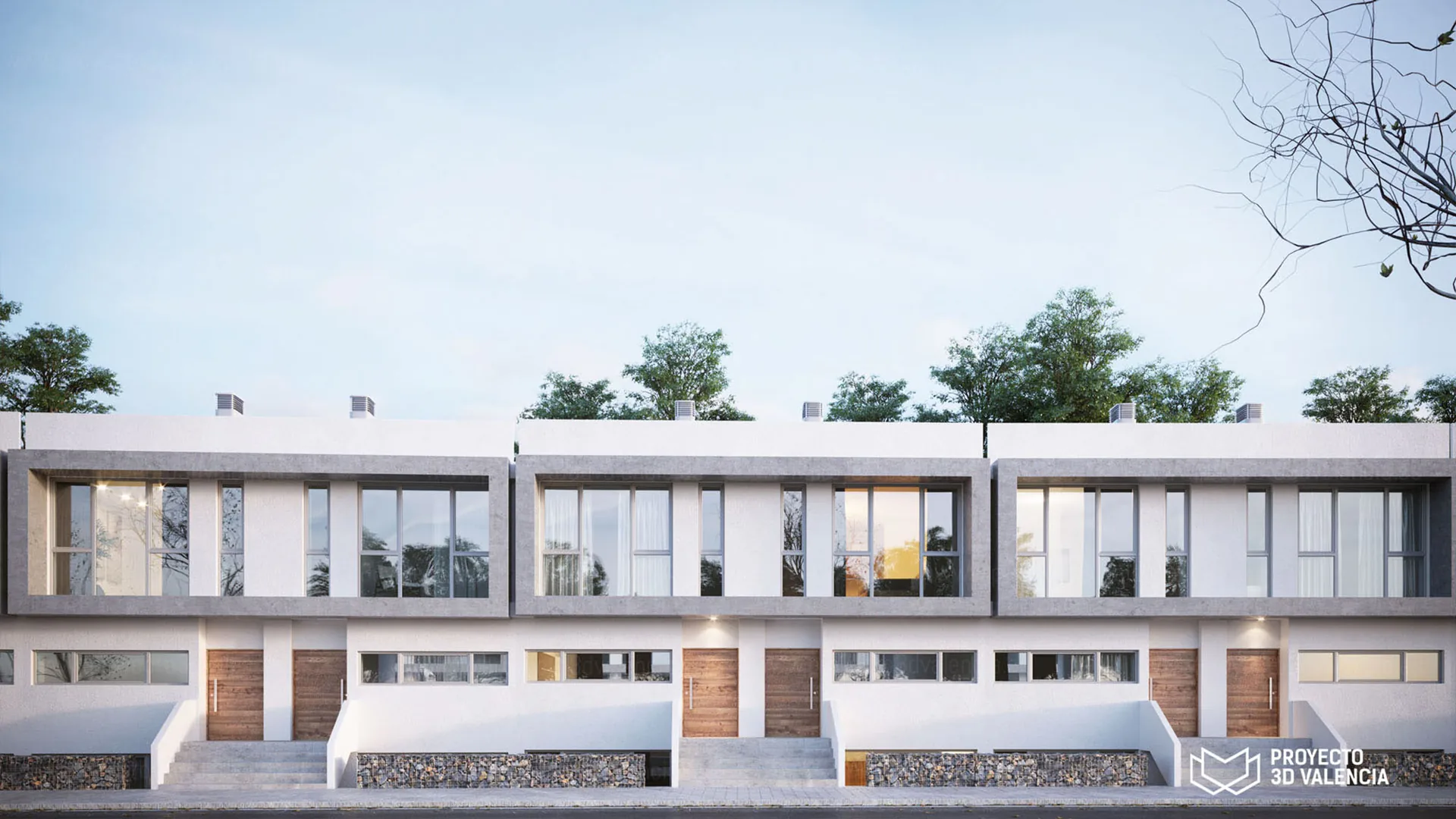

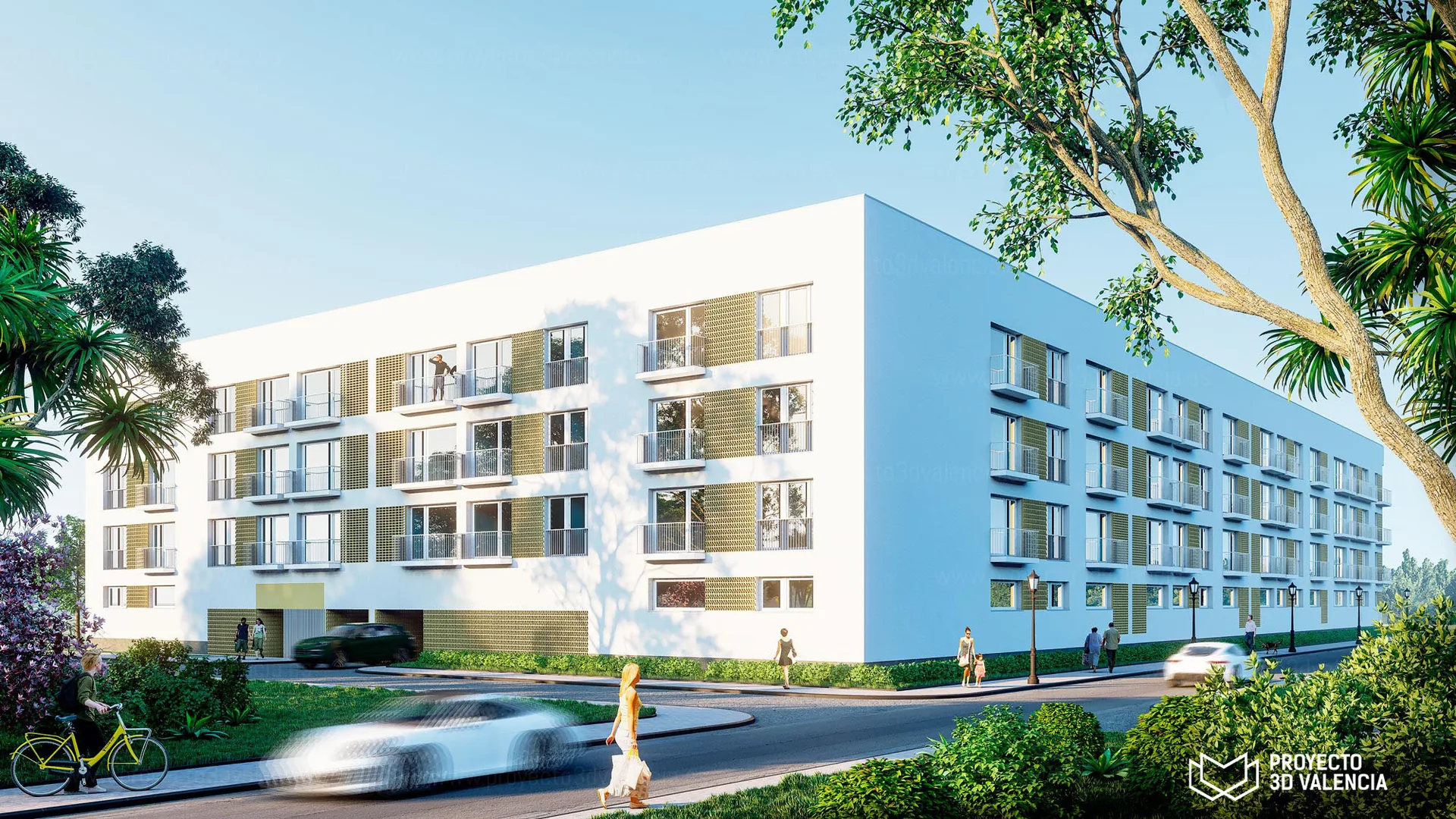

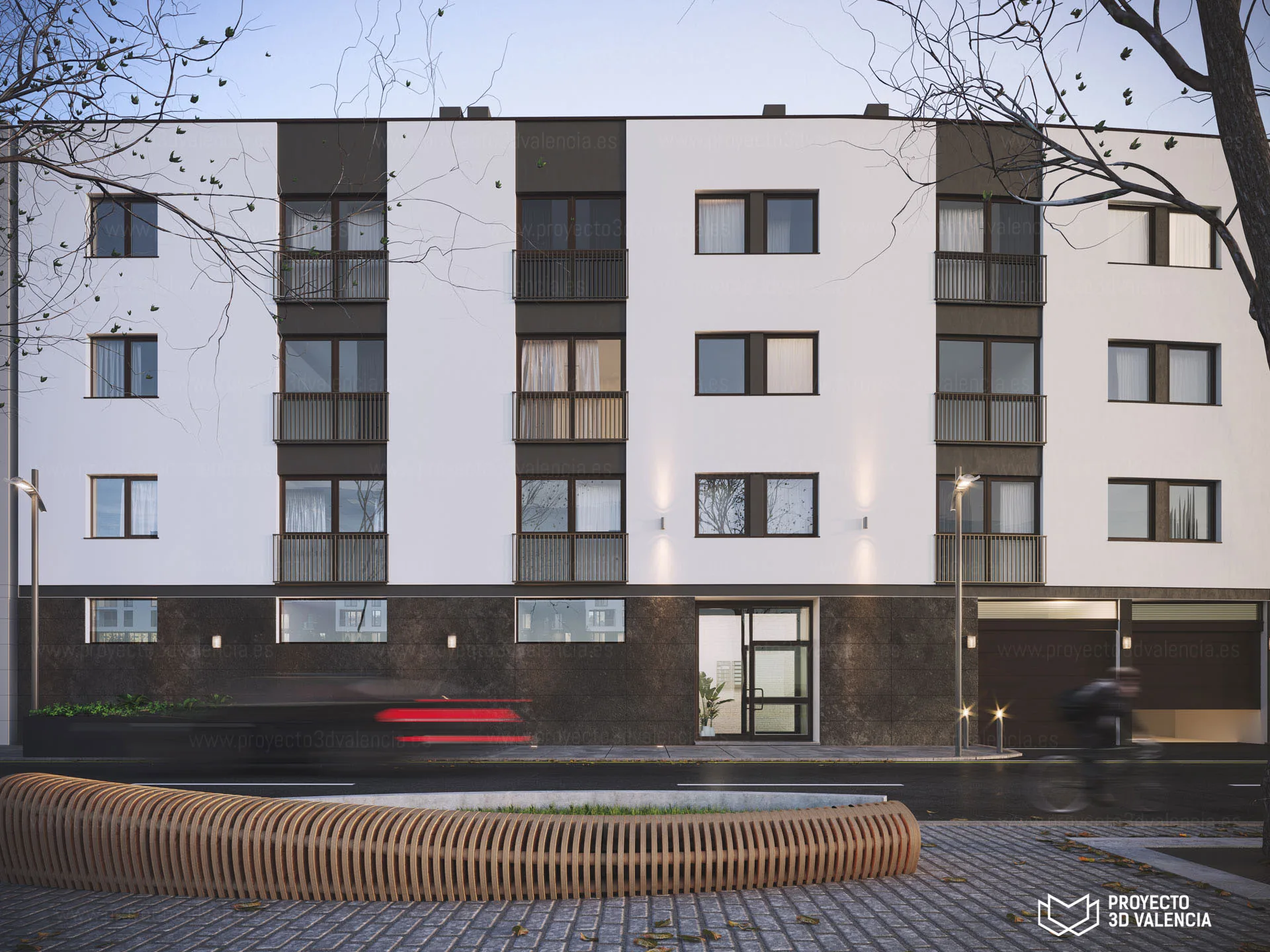

No compiten: en un dossier de venta suelen ir juntos. La fachada y el salón en render para generar interés; la planta amueblada en infografía para que el comprador compruebe que el dormitorio le sirve. En un concurso manda la axonometría, y en una memoria de calidades, la sección. Tienes más ejemplos por sector en para qué se utilizan las infografías 3D.
Como se cobran de forma distinta, conviene saber cuál necesitas antes de pedir presupuesto: el render va por vista y la infografía, por proyecto. Tienes las cifras de partida en precios de renders 3D.
Preguntas frecuentes
¿Una infografía 3D tiene que ser fotorrealista?+
No necesariamente. Una planta amueblada puede resolverse con un acabado fotorrealista o con uno más gráfico, de colores planos y sombras suaves. Lo importante es que sea legible y coherente con el resto del material de la marca.
¿Se puede sacar la infografía del mismo modelo que los renders?+
Sí, y es lo más eficiente. Si ya existe el modelo de la vivienda para los renders de ambiente, la planta 3D reutiliza muros, carpinterías y buena parte del mobiliario, y el trabajo se concentra en el encuadre, la luz y la rotulación.
¿Una infografía sirve como plano técnico?+
No sustituye al plano de proyecto. Puede llevar cotas y superficies exactas, pero su función es comunicar, no definir la obra. La referencia para construir, medir o contratar sigue siendo la documentación técnica.
¿Qué significa la palabra infografía?+
Infografía une información y grafía: representar información de forma gráfica. En diseño se usa para piezas que explican datos con imágenes y texto; en arquitectura se ha especializado en imágenes generadas por ordenador a partir del modelo del proyecto.
¿Se puede hacer una infografía 3D sin tener un modelo 3D?+
Sí. Basta con plantas y secciones en DWG o un PDF acotado: el modelo se levanta a partir de ellos. Si ya existe un modelo en SKP, RVT o FBX, se aprovecha y el encargo sale más barato.
¿Cuánto se tarda en hacer una infografía 3D?+
Una planta 3D amueblada se hace en 2 a 4 días laborables por tipología. Las secciones y axonometrías dependen de su complejidad y el plazo se fija en el presupuesto por escrito llega en menos de 24 horas.
